Stazione di analisi Microclima Delta Ohm hd32.1
Centralina Senseca Delta Ohm HD 32.1 per lo Studio, la Misura e la Verifica del Microclima negli ambienti di Lavoro, dotata di registratore Datalogger, secondo i requisiti del Decreto Legge 81 del 2008.
La stazione di misura del microclima, è disponibile con i software dedicati per : – Confort Termico (Ambienti moderati) – Stress Termico (Ambienti caldi e Ambienti freddi) – Discomfort La centralina microclimatica viene impiegata nelle misure per il calcolo del IREQ, WCI, DLE, RT, PPD, WBGT, SE.

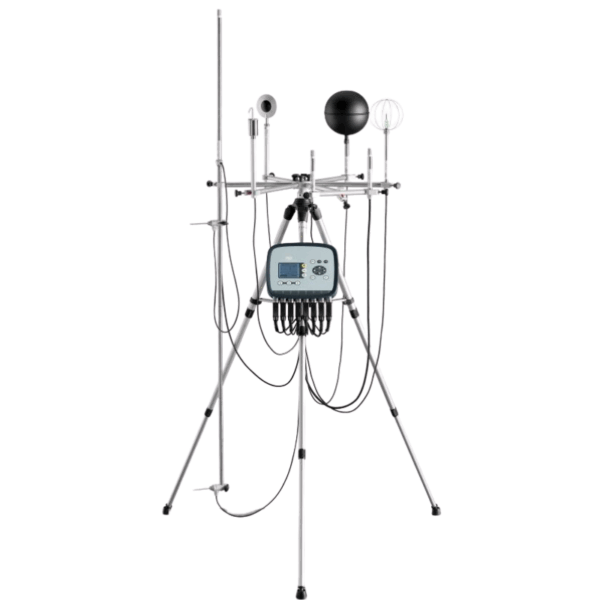

Strumento di Misura Microclima Senseca Delta Ohm HD32.1
La centralina Delta Ohm HD 32.1 e’ impiegata per lo Studio, la Misura e la Verifica del Microclima negli ambienti di Lavoro, dotata di registratore Datalogger, secondo i requisiti del Decreto Legge 81 del 2008. Impiegata nelle misure per il calcolo del IREQ, WCI, DLE, RT, PPD, WBGT, SE.
La stazione di misura microclima Delta Ohm è disponibile con i software dedicati per:
- Confort Termico (Ambienti moderati)
- Stress Termico (Ambienti caldi e Ambienti freddi)
- Discomfort
La centralina per microclima è in grado di eseguire le seguenti misure:
- Temperatura con globotermometro
- Temperatura con bulbo umido a ventilazione naturale
- Temperatura ambiente
- Pressione atmosferica
- Umidità relativa
- Velocità dell’aria
- Temperatura dell’aria rilevata all’altezza della testa (1,7m per soggetto in piedi; 1,1m per soggetto seduto)
- Temperatura dell’aria rilevata all’altezza dell’addome (1,1 m per soggetto in piedi; 0,6m per soggetto seduto)
- Temperatura dell’aria rilevata all’altezza delle caviglie (0,1 m)
- Temperatura a livello del pavimento
- Temperatura del net-radiometro
- Radiazione netta
- Temperatura di asimmetria radiante
- Illuminamento, luminanza, PAR, irradiamento
- Illuminamento, luminanza, PAR, irradiamento
Sulla base delle misure effettuate, HD32.1 con il software abbinato calcola i seguenti parametri:
- t: temperatura media radiante
- PMV : Voto medio previsto
- PPD : Percentuale di insoddisfatti
- DR : Rischio da correnti d’aria
- t o: Temperatura operativa
- t eq: Temperatura equivalente
- WBGT Indoor • Temperatura a bulbo umido e del globotermometro
- WBGT Outdoor: Temperatura a bulbo umido e del globotermometro in presenza di irraggiamento
- SW p: Sweat rate (tasso di sudorazione)
- E p: Predicted evaporative heat flow (Flusso di calore evaporativo previsto).
- PHS : T re -Water Ioss- D lim tre – D limloss50 – D limloss95
- IREQ : Isolamento richiesto
- DLE : Durata limite di esposizione
- RT: Tempo di recupero
- WCI : Wind chill index (lndice di raffreddamento da vento)
- PD v: Insoddisfatti da differenza di temperatura verticale (testa-caviglie)
- PD f : Insoddisfatti da temperatura del pavimento
- PD ∧: Insoddisfatti da asimmetria radiante
Sullo strumento sono pre-caricati tre programmi operativi che possono essere utilizzati in funzione del tipo di analisi che si effettua:
- HD32.1 programma operativo A: Analisi del Microclima in ambienti moderati, in ambienti caldi e in ambienti freddi.
- HD32.1 programma operativo B: Analisi del Discomfort in ambienti moderati.
- HD32.1 programma operativo C: Misura di Grandezze Fisiche per un impiego di uso generale.
HD32.1 con il programma operativo C diventa uno strumento multifunzione datalogger, con visualizzazione di massimo, minimo e media. Con sonde SICRAM si misurano la temperatura, la temperatura e l’umidità relativa, la velocità dell’aria, la portata, la luce (con sonde foto/radiometriche).
Norme di riferimento per la misura del microclima
UNI EN ISO 7726
Ergonomics of the thermal environment – Instruments for measuring physical quantities.
UNI EN ISO 7730
Ambienti termici moderati. Determinazione degli indici PMV e PPD e specifi ca delle condizioni di benessere termico.
UNI EN ISO 27243
Ambienti caldi. Valutazione dello stress termico per l’uomo negli ambienti di lavoro, basata sull’indice maiuscolo WBGT (temperatura a bulbo umido e del globotermometro).
UNI EN ISO 7933
Ergonomia dell’ambiente termico – Determinazione analitica ed interpretazione dello stress termico da calore mediante il calcolo della sollecitazione termica prevedibile.
UNI EN ISO 11079
Valutazione degli ambienti freddi – Determinazione dell’isolamento richiesto dagli indumenti (IREQ).
UNI EN ISO 8996
Ergonomia dell’ambiente termico – Determinazione del metabolismo energetico.
