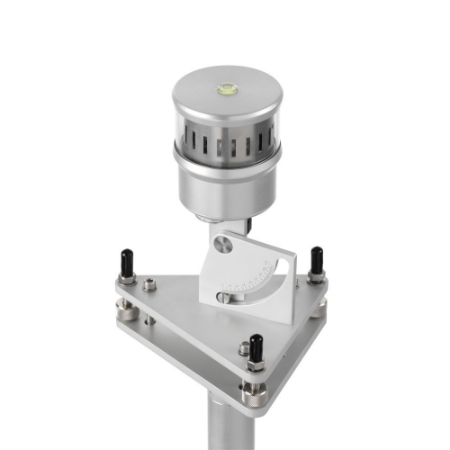

Eliofanometro DeltaOhm LP SD 18

Eliofanometro DeltaOhm

Eliofanometro DeltaOhm strumento meterologico, misura lo stato e la durata dell’insolazione.Il WMO (World Meteorological Organization) definisce la durata dell’insolazione come il tempo durante il quale l’irraggiamento diretto è maggiore di 120 W/m2.  Eliofanometro, chiamato anche eliografo, esegue la misura dell’irraggiamento con una serie di fotodiodi disposti in modo “noto” (maniera geometrica specifica) che permette di ottenere una misura accurata in qualsiasi situazione e condizione metereologica.  Lo strumento misura anche l’irraggiamento diretto (SRD) che può essere utilizzato come alternativa ad un pireliometro.

DeltaOhm ha progettato 3 versioni dell’eliofanometro:

• LP SD18.1: Eliofanometro con con uscita RS485 MODBUS-RTU e uscita a contatto a potenziale libero. Contatto chiuso = irraggiamento diretto ≥ 120 W/m2, contatto aperto = irraggiamento diretto < 120 W/m2
• LP SD18.2: Eliofanometro con uscita RS485 MODBUS-RTU, uscita analogica in tensione 0…1 Vdc, corrispondente a 0…2000 W/m2 di irraggiamento diretto. Dispone inoltre di un uscita digitale in tensione,  1V = irraggiamento diretto ≥ 120 W/m2, 0V = irraggiamento diretto < 120 W/m2.

• LP SD18.3: Uscita SDI-12 – uscita a contatto a potenziale libero, chiuso = irraggia-mento diretto ≥ 120 W/m2, aperto = irraggiamento diretto < 120 W/m2


Eliofanometro DeltaOhm LP SD 18 dispone di un elemento riscaldante,  alimentato separatamente , galvanicamente isolato, che impedisce la formazione di condensa sulla superficie del vetro sulla quale si affacciano gli elementi sensibili dello strumento, inoltre, lo strumento viene salvaguardato da condensa grazie ad una cartuccia, che deve essere caricata con materiale disidratante in silice colloidale. Lo strumento non richiede spostamenti del posizionamento durante l’anno, può essere fissato ad un palo o eventualmente  su di un’apposita base di fissaggio.  L’eliofanometro DeltaOhm si basa sull’utilizzo di 16 sensori, che vengono disposti in modo tale che con la presenza  del sole almeno uno dei sensori riceva luce diretta. I sensori, che non vengono direttamente illuminati dalla luce solare, vengono utilizzati per la misura della luce diffusa, che viene sottratta dalla misura del fotorivelatore,  che vede direttamente il sole per ottenere l’irraggiamento diretto.

Installazione dell’eliofanometro DeltaOhm:

L’eliofanometro DeltaOhm  va installato in una postazione facilmente raggiungibile per la pulizia periodica del vetro e la manutenzione. Consigliamo la scelta di una posizione in cui gli ostacoli presenti sul percorso del sole (dall’alba al tramonto) siano inferiori a 5° rispetto al piano orizzontale dello strumento, inoltre, è fondamentale controllare che non vi sia  presenza di elementi riflettenti. che alterano la misura durante il ciclo di lavoro.

DeltaOhm dispone di tre modalità di installazione:

• LP SD18.xB: versione base per l’installazione su un piano tramite il supporto in dotazione. L’eliofanometro ha un’inclinazione fissa di 45° rispetto al piano di fissaggio.
• LP SD18.xO: versione per l’installazione sulla base LP SD18.O. La base consente l’inclinazione del sensore fino a 80° rispetto alla verticale, per adattarlo alla posizione del sole alla latitudine del luogo di installazione. Due piedini regolabili e uno fisso permettono la messa in piano orizzontale del sensore
• P SD18.xV: versione per l’installazione su un palo verticale Ø 40 mm mediante il supporto LP SD18.V. Il supporto consente l’inclinazione del sensore fino a 80° rispetto alla verticale, per adattarlo alla posizione del sole alla latitudine del luogo di installazione.

Specifiche tecniche:
