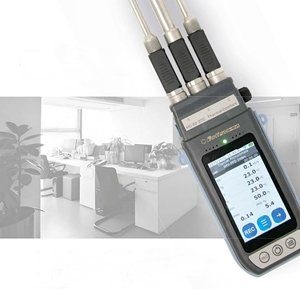

DeltaOhm HD32.3TC per analisi Microclima

Marchio: DELTA Ohm

La centralina per il microclima Senseca Delta Ohm HD32.3TC adatta per l’analisi del microclima secondo normativa 81/2008, per i parametri WBGT, TU, PMV, PPD. Possibilità di memorizzare i dati; ampio display “touch screen” per una rapida e comoda visualizzazione dei dati.

Preventivo su richiesta

RICHIEDI PREVENTIVO

DeltaOhm HD32.3TC per analisi Microclima

Centralina portatile Senseca Delta Ohm HD32.3TC per l’analisi del microclima e la misura degli indici WBGT (Temperatura del globo a bulbo umido), PMV (voto medio previsto), PPD (percentuale prevista di insoddisfatti) e TU (intensità locale di turbolenza), HI (Heat Index), UTCI (Universal Thermal Climate Index), TEP (Perceived Equivalent Temperature), misure di CO2, VOC (composti organici volatili come indice VOC), PM1.0, PM2.5 e PM10. Stima del decadimento naturale del virus SARS-CoV-2 sulle superfici.

Tre ingressi per sonde con modulo SICRAM con riconoscimento automatico delle sonde all’accensione e porta seriale RS485 per le sonde ausiliarie. Display “touch” grafico a colori.

Connessione USB e WIFI. Dotato di microfono e telecamera per la registrazione di commenti vocali e visivi. Include software DeltaLog 10 scaricabile dal sito web Delta OHM. Completo di batteria agli ioni di litio da 6000 mA/h, cavo USB CP31 per lo scarico dei dati, alimentatore SWD05 e manuale d’istruzione.

Le sonde necessarie per la misura del WBGT sono:

Sonda di temperatura Pt100 TP3207.2
Sonda di temperatura globotermometro TP3276.2
Sonda di temperatura di bulbo umodo a ventilazione naturale HP3201.2

Le sonde necessarie per la misura del PMV e PPD sono:

Sonda combinata temperatura e umidità relativa HP3217.2R
Sonda a filo caldo omnidirezionale AP3203.2
Sonda di temperatura globotermometro TP3276.2

Aggiornamento marzo 2023

Il prodotto è stato implementato con una funzione fotocamera, aggiornabile direttamente dall’utente finale.
La procedura è descritta nel file ‘Firmware upgrade’ scaricabile dalla pagina del prodotto nel sito di casa madre.
Questo aggiornamento può essere disponibile su versioni successive al numero di serie n° 22026145.

CARATTERISTICHE TECNICHE CENTRALINA PORTATILE HD32.3TC

Specifiche	Datalogger DeltaOhm HD32.3TC per analisi Microclima
Norme di riferimento	ISO 7726 Misura Grado di Turbolenza – ISO 7730 Misura PMV/PPD – ISO 7730 Misura WBGT – ISO 7243
Formati esportazione	CSV – PDF
Display	LCD 480X800 Touch screen capacitivo
Connettività	USB host e device RS485 alimentata Wi-Fi
Capacità di memoria	8GB
Intervallo di memorizzazione	Da 1 secondo a 1 ora
Alimentazione	Batteria Ioni di Litio 6000 mA/h ricaricabile via USB
Batteria	Autonomia 24 ore in consumo massimo
Temperatura operativa	-5 … 50°C
Umidità relativa di lavoro	0 … 90% UR no condensa
Grado di protezione	IP54
Incertezza Strumento	(+- 1 digit) @ 20°C
Dimensioni	185x90x40mm
Peso	500gr

CARATTERISTICHE TECNICHE SONDE

SONDE	TP3207.2/ TP3207	TP3276.2 / TP3275	HP3201.2/HP3201	TP3204S	HP3217.2R/HP3217R	AP3203.2 / AP3203
Grandezze rilevate	Temperatura ambiente	Temperatura globotermometro	Temperatura bulbo umido e ventilazione naturale (Tn)	Temperatura bulbo umido e ventilazione naturale (Tn)	Umidità relativa e temperatura ambiente (RH-T)	Velocità dell’aria
WBGT	SI	SI	SI	SI
WBGT		SI	SI	SI
PMW/PPD		SI			SI	SI
TU/DR						SI
Accuratezza	Classe 1/3 DIN	Classe 1/3 DIN	Classe A	Classe A	T = 1/3 DIN RH = ±2% (90…100%UR) @ T=15…35°C (±1.5 + 1.5% misura)% @ T= restante campo	± 0.3 m/s (1…5 m/s) ± 0.2 m/s (0.1…1 m/s)
Campo di misura	-40…+100 °C	-40…+100 °C	4…+80 °C	4…+80 °C	T= -40…+80 °C UR= 0%…100%	0.1…5 m/s 0…80°C
Risoluzione	0.1 °C	0.1 °C	0.1 °C	0.1 °C	0.1 UR	0.01 m/s
Deriva in T @20°C	0.003% / °C	0.003% / °C	0.003% / °C	0.003% / °C	0.02% UR/°C	0.06% /°C
Deriva in un anno	0.1 °C / anno	0.1 °C / anno	0.1 °C / anno	0.1 °C / anno	0.1%UR/ anno	0.12 °C / anno
Tempo di risposta T95	15 minuti	15 minuti	15 minuti	15 minuti	15 minuti	/
Capacità e autonomia serbatoio			15 cc 96 ore con UR=50%, t=23°C	500 cc 15 gg t=40°C

CARATTERISTICHE TECNICHE SONDE

Sonde	HP3217B4	HP3217BV4	PMsense-P
Sensore	T/U.R.= CMOS / Patm= piezoresistivo CO2 = NDIR	T/U.R.= CMOS / Patm= piezoresistivo CO2 = NDIR / VOC= film di ossido di metallo (solo BV4)	Principio di misura diffusione laser
Campo di Misura	T= -20…80 °C / U.R. = 0…100% Patm= 300…1250 hPa / CO2 = 0…5000 ppm	T= -20…80 °C / U.R. = 0…100% Patm= 300…1250 hPa / CO2 = 0…5000 ppm Indice VOC = 1…500 (adimensionale)	0…1000 μg/m3 (per ogni inquinante)
Accuratezza	T= 0,1 °C / U.R.= ±2% (0…80% UR) / Patm= ± 0,5 hPa CO2 = ± (50 ppm + 3% della misura	T= 0,1 °C / U.R.= ±2% (0…80% UR) / Patm= ± 0,5 hPa CO2 = ± (50 ppm + 3% della misura Indice VOC = misura relativa qualitativa	<5% errore di linearità <3% ripetibilità
Risoluzione	T= 0,1 °C / U.R.= 0,1 %RH / Patm = 0,1 hPa CO2 = 1 ppm /	T= 0,1 °C / U.R.= 0,1 %RH / Patm = 0,1 hPa CO2 = 1 ppm / Indice VOC = 1	0,1 μg/m3
Deriva in temperatura	Patm = ± 0,75 Pa/°C (0…55 °C / 700…1100 hPa) CO2 =1 ppm/°C (-20…45 °C) T = < 0,03 °C/year	Patm = ± 0,75 Pa/°C (0…55 °C / 700…1100 hPa) CO2 =1 ppm/°C (-20…45 °C) T = < 0,03 °C/year	< 0,01 μg/m3 /°C
Stabilità a lungo termine	U.R. = < 0,25 %UR/anno Patm = ± 0,33 hPa/anno CO2 = 5% della misura/5 anni	U.R. = < 0,25 %UR/anno Patm = ± 0,33 hPa/anno CO2 = 5% della misura/5 anni
Tempo di risposta	T / U.R.= 10 s CO2= < 120 s	T / U.R.= 10 s CO2= < 120 s	Frequenza di aggiornamento della misura 1 s

Norme di riferimento per la misura del microclima

UNI EN ISO 7726	Ergonomia degli ambienti di lavoro. Strumenti e metodi per la misurazione delle grandezze fisiche.
UNI EN ISO 7243	Ambienti caldi. Valutazione dello stress termico basata sull’indice del WBGT (temperatura a bulbo umido e del globotermometro)
UNI EN ISO 7730	Ergonomia degli ambienti termici. Determinazione analitica e interpretazione del benessere termico mediante il calcolo degli indici PMV e PPD e dei criteri di benessere termico locale.
