Distillazione sottovuoto in laboratorio spiegata semplice

La distillazione sottovuoto è una tecnica utilizzata nei laboratori chimici, farmaceutici, cosmetici, alimentari e universitari per evaporare solventi o separare sostanze sensibili al calore a temperature molto più basse rispetto alla normale ebollizione atmosferica.

È il principio di funzionamento alla base degli evaporatori rotanti, spesso chiamati comunemente anche rotavapor.

Molti utilizzatori alle prime esperienze commettono però lo stesso errore:

pensano che il vuoto serva “ad aspirare il solvente”.

In realtà il vuoto serve soprattutto a modificare il punto di ebollizione del liquido da evaporare.

Ed è proprio questo che rende la distillazione sottovuoto così efficace.

Cos’è la distillazione sottovuoto

In condizioni normali l’acqua bolle a 100°C perché la pressione atmosferica esterna è circa 1013 mbar.

Se però riduciamo la pressione all’interno del sistema:

• il solvente evapora prima
• la temperatura di ebollizione diminuisce
• il processo diventa più delicato
• si evita di degradare sostanze termolabili

Esempio pratico:

Questo permette di lavorare in sicurezza anche con:

* estratti vegetali
* campioni biologici
* principi attivi farmaceutici
* aromi alimentari
* solventi aggressivi o infiammabili

Il principio è semplice:

1. il campione viene riscaldato
2. il vuoto abbassa il punto di evaporazione
3. il solvente evapora rapidamente
4. il condensatore raffreddato lo riconverte in liquido
5. il solvente viene recuperato in un pallone di raccolta

Negli evaporatori rotanti il pallone ruota continuamente per:

• aumentare la superficie di evaporazione
• evitare surriscaldamenti localizzati
• ridurre la formazione di schiuma
• migliorare l’efficienza

Molti solventi degradano i campioni o i principi attivi se portati ad alte temperature.

La distillazione sottovuoto permette invece di:

• preservare molecole sensibili
• accelerare l’evaporazione
• ridurre ossidazioni
• migliorare la resa finale
• lavorare con solventi ad alto punto di ebollizione

È particolarmente utile in:

• laboratori farmaceutici
• università
• laboratori cosmetici
• cannabis extraction
• controllo qualità
• ricerca chimica

Un sistema ben configurato non comprende solo l’evaporatore rotante.

I componenti fondamentali sono:

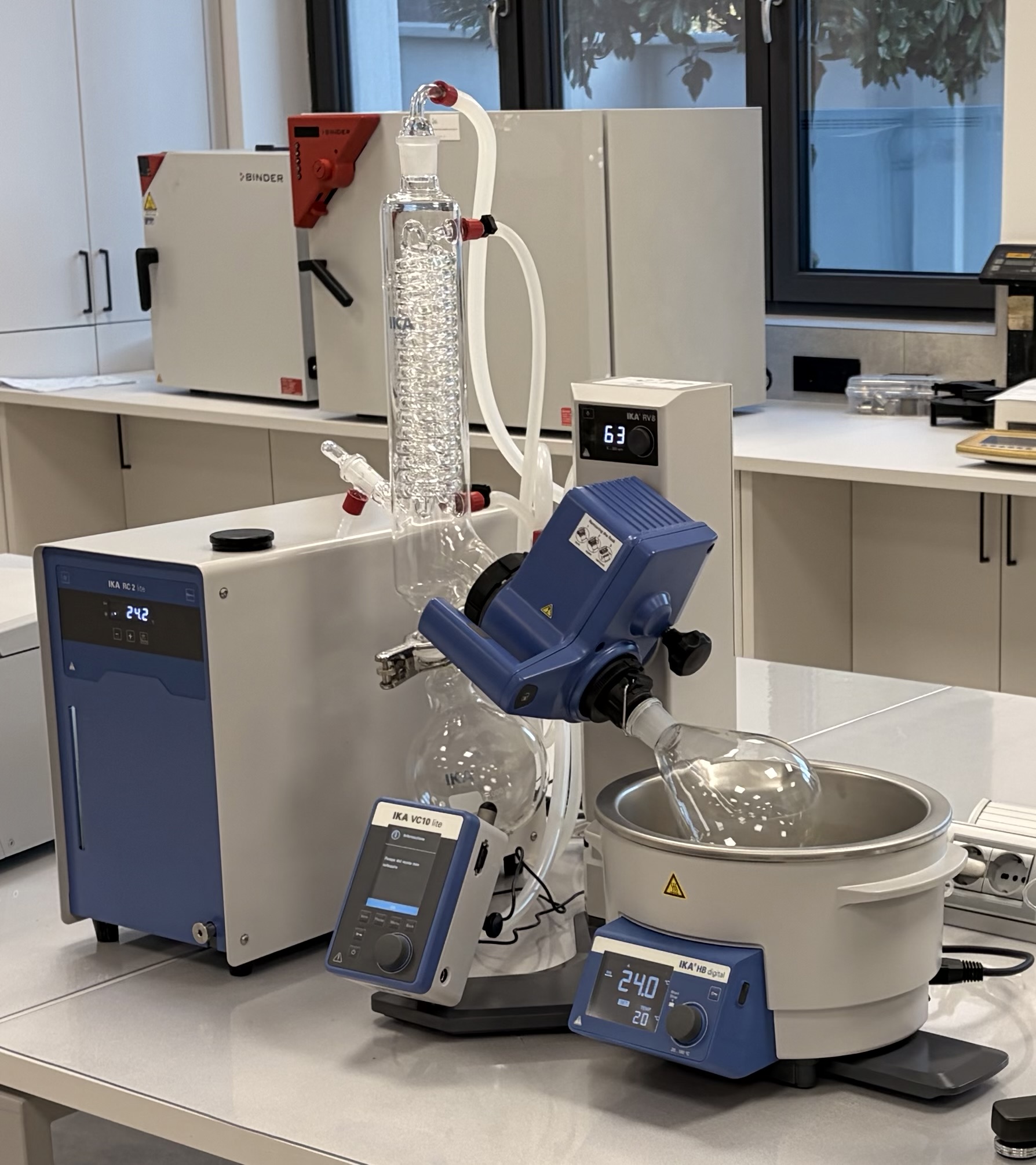

Evaporatore rotante

È il cuore del sistema.

La scelta dipende da:

• volume del pallone
• tipo di solventi
• livello di automazione
• frequenza di utilizzo

Pompa da vuoto

È uno degli elementi più sottovalutati.

Una pompa non adeguata può causare:

• evaporazione lenta
• instabilità del vuoto
• contaminazioni
• rumorosità elevata
• manutenzione frequente

Nei laboratori moderni si preferiscono spesso:

• pompe a membrana chimicamente resistenti
• sistemi con controllo automatico del vuoto

Chiller o refrigeratore

Serve per condensare correttamente i vapori.

Errore molto comune:

utilizzare acqua di rete troppo calda.

Questo riduce drasticamente il recupero solvente.

Con solventi aggressivi o volatili è spesso indispensabile un chiller dedicato.

Vetreria e condensatore

La geometria del condensatore cambia molto le prestazioni.

I più utilizzati sono:

• verticale
• diagonale
• serpentina
• dry ice

La scelta dipende da:

• tipo di solvente
• temperatura di evaporazione
• quantità di solvente

Applicare troppo vuoto troppo rapidamente

Può causare:

• bumping
• schiuma
• perdita del campione
• contaminazione del condensatore

Utilizzare temperature troppo elevate

Errore tipico di chi cerca di accelerare il processo.

In realtà:

• si degrada il campione
• aumenta il rischio di ossidazione
• si peggiora il recupero solvente

Sottovalutare il raffreddamento

Un condensatore poco efficiente porta a:

• solvente disperso
• odori in laboratorio
• minore resa

Utilizzare acqua di rete per il raffreddamento

Spesso per “spendere meno” Si utilizza l’acqua di rete per raffreddare la Serpentina di condensazione. Siccome l’acqua durante l’anno non ha sempre la stessa temperatura, si rischia di avere un sistema poco efficiente. Geass consiglia sempre un sistema di raffreddamento a Chiller per avere la serpentina sempre alla stessa temperatura.

Utilizzare pompe incompatibili chimicamente

Alcuni solventi possono danneggiare rapidamente pompe non resistenti alla corrosione.

Prima di scegliere un evaporatore rotante è importante definire:

1. Tipo di solvente

Non tutti i solventi evaporano allo stesso modo.

2. Quantità di campione

Laboratorio analitico e produzione pilota hanno esigenze completamente diverse.

3. Sensibilità termica del prodotto

Alcuni campioni richiedono evaporazioni estremamente delicate.

4. Livello di automazione

I sistemi più avanzati permettono:

• controllo automatico del vuoto
• programmi solvente
• lift motorizzato
• controllo remoto
• gestione sicurezza

Distillazione sottovuoto ed efficienza energetica

I sistemi moderni permettono anche:

• minori consumi energetici
• recupero solventi più efficiente
• minore esposizione degli operatori
• riduzione emissioni VOC

Aspetti oggi sempre più importanti nei laboratori di nuova generazione.

La differenza principale è la temperatura di evaporazione.

Con il vuoto:

• il processo è più rapido
• il campione viene protetto
• aumenta il controllo del processo
• si migliora la sicurezza

Per questo motivo la distillazione sottovuoto è oggi lo standard nella maggior parte dei laboratori professionali.

Molti problemi di evaporazione non dipendono dall’evaporatore rotante stesso, ma da una manutenzione non corretta del sistema.

Nei laboratori è molto comune riscontrare:

• perdite di vuoto

• evaporazioni lente

• scarsa condensazione

• instabilità del processo

• rumorosità anomala della pompa

Uno degli elementi più importanti da controllare è la guarnizione del pallone di evaporazione e del sistema di tenuta del vuoto.

Anche una piccola perdita può compromettere significativamente le prestazioni dell’intero processo, aumentando i tempi di evaporazione e riducendo l’efficienza del sistema.

Un altro aspetto fondamentale è la manutenzione della pompa da vuoto.

Pompe poco efficienti, membrane usurate oppure contaminazioni dovute ai solventi possono causare:

• livelli di vuoto instabili

• minore velocità di evaporazione

• maggiore usura del sistema

• possibili danni interni alla pompa

Anche il controllo della reale temperatura del bagno riscaldante è spesso sottovalutato.

Nel tempo possono verificarsi differenze tra la temperatura impostata e quella effettiva del liquido termostatico, influenzando direttamente:

• ripetibilità del processo

• qualità dell’evaporazione

• protezione dei campioni termolabili

Per questo motivo, nei laboratori che utilizzano frequentemente evaporatori rotanti, è consigliabile eseguire controlli periodici e manutenzioni preventive sull’intero sistema di distillazione sottovuoto.
